El diseño de cableado vertical permite garantizar la conectividad entre pisos y áreas críticas en edificaciones empresariales. Un diseño adecuado mejora la eficiencia, escalabilidad y seguridad de las redes.
¿Qué es el diseño de cableado vertical?

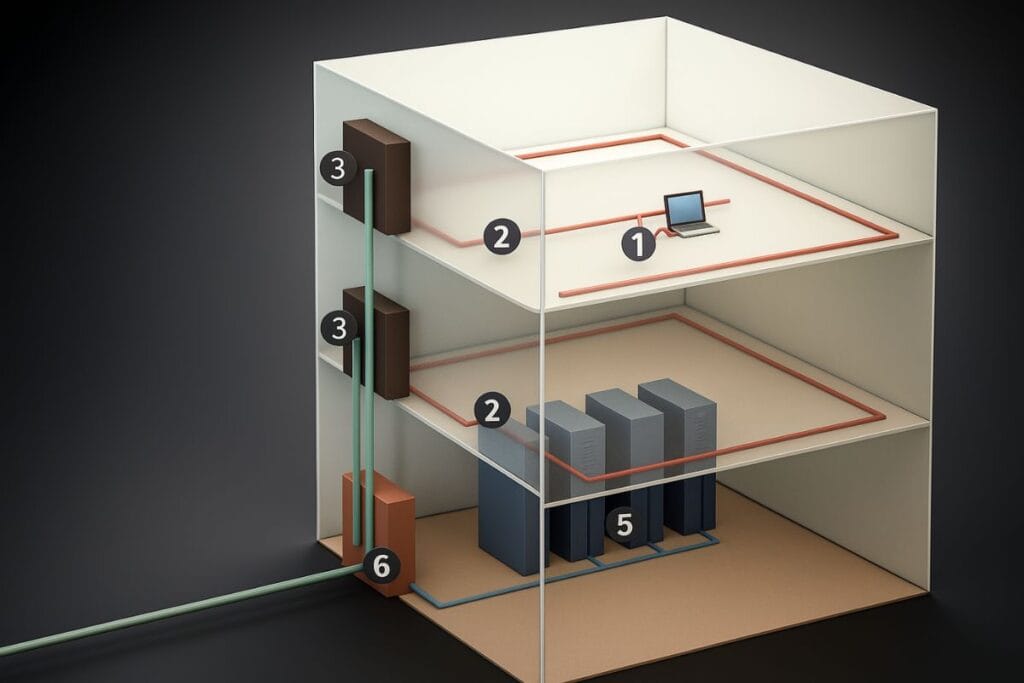

El diseño de cableado vertical, también conocido como “cableado backbone vertical”, consiste en la planificación y ejecución de la infraestructura que conecta los diferentes pisos de un edificio. Este tipo de cableado suele ser parte esencial de un sistema de cableado estructurado, y su principal objetivo es garantizar la conectividad entre salas de telecomunicaciones distribuidas verticalmente en una edificación.
Los elementos comunes incluyen:
- Cables de fibra óptica o cobre de alto rendimiento.
- Canales o ductos verticales protegidos.
- Racks de distribución de backbone.
- Conexiones entre switches principales y secundarios.
¿Por qué es estratégico el diseño del cableado vertical?
Diseñar adecuadamente este sistema impacta directamente en el rendimiento de la red, el mantenimiento futuro y la capacidad de escalabilidad de la infraestructura tecnológica.
Beneficios clave del diseño estratégico
- Reducción de interferencias: gracias al uso de rutas definidas y materiales blindados.
- Mayor velocidad de transmisión: especialmente si se implementa fibra óptica.
- Mantenimiento más simple: trazabilidad y etiquetado claro.
- Escalabilidad estructurada: fácil expansión sin necesidad de rediseñar toda la red.
- Optimización del espacio: uso de bandejas verticales, canaletas o escalerillas.
Servicio de cableado estructurado para empresas
Checklist para optimizar su cableado vertical empresarial
Un diseño eficiente debe cumplir criterios técnicos y operativos. Revise esta lista antes de iniciar un proyecto:
1. Evaluación de necesidades
Antes de iniciar el diseño del cableado vertical, es fundamental realizar un diagnóstico técnico. Este paso define el alcance del proyecto y permite tomar decisiones informadas sobre materiales y topología. Considere:
- Cantidad de pisos y puntos de red: determine cuántas salas de telecomunicaciones y estaciones de trabajo se conectarán entre sí.
- Aplicaciones y servicios: identifique si la red soportará voz, video, datos, IoT u otros servicios críticos.
- Proyección de crecimiento: evalúe el aumento esperado de usuarios y equipos en los próximos 3 a 5 años para garantizar escalabilidad sin rediseños costosos.
2. Normativas y estándares
Todo diseño de cableado vertical debe alinearse con estándares internacionales y normativas locales. Asegúrese de:
- Cumplir con TIA/EIA-568-C.0 y TIA-942 para redes estructuradas.
- Verificar las exigencias del RETIE y códigos eléctricos aplicables en Colombia.
3. Selección del tipo de cableado
Elegir el cable adecuado es crucial en el diseño del cableado vertical. La decisión depende de la distancia, velocidad requerida y condiciones del entorno. Considere:
- Fibra óptica: ideal para recorridos superiores a 100 metros y demandas de alta velocidad. Ofrece inmunidad a interferencias y mayor capacidad de transmisión.
- Par trenzado blindado (STP): recomendado para edificios con alta interferencia electromagnética. Soporta hasta 10 Gbps en distancias cortas.
- Cable coaxial: hoy se encuentra en desuso, salvo en instalaciones muy puntuales como sistemas CCTV antiguos o redes especiales preexistentes.
4. Protección e infraestructura física
La infraestructura física es esencial para mantener la integridad del cableado vertical en el tiempo. Su diseño debe contemplar medidas de protección frente a riesgos comunes. Se recomienda:
- Ductos ignífugos y apantallados: minimizan riesgos de incendio y protegen contra interferencias externas.
- Rutas redundantes: aseguran continuidad operativa en caso de daño o mantenimiento en el trayecto principal.
- Control de humedad y vibraciones: evite zonas expuestas a filtraciones o movimientos estructurales que puedan deteriorar el cableado o las conexiones.
Estas medidas garantizan estabilidad, seguridad y durabilidad en la red vertical de su empresa.
5. Plan de etiquetado y documentación
Un sistema de cableado vertical eficiente debe incluir una estrategia clara de identificación y registro técnico. Esto facilita el mantenimiento, las ampliaciones y la resolución de fallos. Asegúrese de:
- Etiquetar ambos extremos de cada cable: utilice códigos estandarizados y materiales resistentes al calor y la humedad.
- Actualizar planos y diagramas: mantenga registros digitales con rutas, conexiones y equipos asociados.
- Incluir un manual de mantenimiento: documente procedimientos, herramientas necesarias y frecuencias recomendadas de inspección.
Una documentación precisa reduce errores, optimiza tiempos de respuesta y aporta valor técnico a la infraestructura instalada.
Servicio de cableado estructurado para empresas
Componentes esenciales en el diseño del cableado vertical
Un diseño eficiente del cableado vertical depende de la correcta integración de componentes clave. Estos elementos garantizan una conectividad estable, escalabilidad futura y un mantenimiento adecuado. A continuación, se describen los principales:
- Cables Backbone: Son la columna vertebral del sistema de cableado vertical. Transportan los datos entre pisos y áreas principales del edificio. Para nuevas instalaciones, se recomienda la fibra óptica, por su alta velocidad, inmunidad a interferencias y capacidad de soportar largas distancias. En casos puntuales, se emplea cableado de par trenzado blindado (STP) si la distancia no supera los 90 metros.
- Canalización vertical: Se utilizan bandejas portacables, canaletas metálicas o escalerillas técnicas. Estas estructuras físicas permiten una instalación organizada, evitan enredos y facilitan el acceso para futuras intervenciones.
- Puntos de interconexión: Están ubicados en los cuartos de telecomunicaciones de cada piso. Aquí se alojan dispositivos como switches secundarios y paneles de parcheo, que distribuyen las conexiones horizontales hacia estaciones de trabajo.
- Racks y gabinetes: Aseguran la protección y ventilación de los equipos de red. Permiten una disposición limpia del cableado, reducen riesgos físicos y favorecen la gestión térmica en salas técnicas.
Estos componentes conforman la base de un sistema robusto, ordenado y preparado para crecer con su empresa.
Guía completa para el diseño e implementación de un sistema de cableado vertical
La correcta implementación del cableado vertical requiere un proceso estructurado, técnico y documentado. A continuación, se presentan los pasos clave para garantizar un sistema funcional, seguro y escalable:
- Paso 1: Diagnóstico técnico Realice una visita técnica con un ingeniero en redes. Analice el estado de la infraestructura, la disposición arquitectónica, los espacios disponibles y los requerimientos de conectividad.
- Paso 2: Diseño físico y lógico Elabore planos detallados que incluyan rutas de canalización, ubicación de cuartos de telecomunicaciones, selección de racks y distribución de puntos de red.
- Paso 3: Selección de materiales certificados Asegure la compatibilidad con las normas ANSI/TIA/EIA. Utilice cables, conectores y accesorios de marcas reconocidas y certificadas para ambientes industriales o corporativos.
- Paso 4: Instalación profesional El equipo debe contar con formación en instalaciones en altura y redes estructuradas. Se recomienda el uso de herramientas calibradas y buenas prácticas de instalación.
- Paso 5: Pruebas y certificación Al concluir, se deben ejecutar pruebas de continuidad, pérdida de señal y rendimiento. En fibra óptica, se utiliza OTDR; en cobre, analizadores como Fluke Networks. Se entrega informe técnico.
Servicio de cableado estructurado para empresas
Errores comunes en proyectos de cableado vertical
Evitar estos errores puede ahorrar costos, tiempos y fallos operativos:
- No prever crecimiento de la red.
- Subestimar las interferencias electromagnéticas.
- Utilizar cableado de baja calidad.
- Carecer de documentación técnica.
- No cumplir con normas de seguridad.
¿Cuándo actualizar el cableado vertical existente?
La renovación del sistema se recomienda en los siguientes casos:
- Cambios en la distribución de oficinas.
- Migración a redes de mayor velocidad.
- Cambios estructurales o ampliaciones.
- Problemas de latencia, interferencia o caídas frecuentes.
- Equipos nuevos que requieren mayor ancho de banda.
¿Por qué contratar a ENERTED Ingeniería SAS?
En ENERTED Ingeniería SAS ofrecemos servicios especializados en diseño y ejecución de cableado vertical para empresas en Bogotá y otras ciudades de Colombia. Nuestro enfoque:
- Evaluación técnica y económica personalizada.
- Instalación con personal certificado y equipos calibrados.
- Garantía de cumplimiento normativo y calidad.
- Soporte postventa y mantenimiento evolutivo.
👉 Contáctenos hoy y mejore la conectividad de su infraestructura tecnológica.
📧 servicios@enertedingenieria.com.co
📞 (311) 305 6006 | (321) 374 4218
🌐 enertedingenieria.com.co
Servicio de cableado estructurado para empresas
Preguntas frecuentes (FAQ)
En esta sección encontrará respuestas claras a inquietudes comunes sobre el diseño de cableado vertical. Le ayudará a tomar decisiones técnicas informadas antes de iniciar su proyecto.
1. ¿Qué funciones cumple el cableado vertical en una red empresarial?
El cableado vertical conecta diferentes pisos y áreas de un edificio, enlazando los cuartos de telecomunicaciones. Su función principal es garantizar la continuidad y estabilidad de la red, permitiendo:
- Transmisión eficiente entre pisos
- Escalabilidad para futuras expansiones
- Centralización de equipos de red
2. ¿Cuál es el mejor tipo de cable para sistemas de cableado vertical?
Depende del entorno y las necesidades técnicas:
- Fibra óptica: ideal para distancias largas y alto tráfico de datos.
- Par trenzado blindado (STP): útil para distancias menores a 100 metros y ambientes con interferencia electromagnética.
- La elección debe alinearse con proyecciones de crecimiento.
3. ¿Se puede instalar cableado vertical en edificios ocupados?
Sí, es posible. Con una planificación adecuada, la instalación se realiza sin interrumpir las operaciones diarias. Se recomienda:
- Programar trabajos fuera de horarios productivos
- Usar rutas técnicas existentes
- Minimizar perforaciones y movimientos invasivos
4. ¿Cada cuánto debe revisarse el cableado vertical?
Se sugiere realizar inspecciones preventivas al menos una vez al año. Estas revisiones deben incluir:
- Verificación de continuidad
- Estado físico del cableado y canaletas
- Evaluación del rendimiento de la red
El mantenimiento evita fallos y prolonga la vida útil del sistema.
5. ¿Cuáles son los errores más comunes al diseñar cableado vertical?
Entre los más frecuentes están:
- Subestimar la demanda futura de datos
- Usar materiales sin certificación
- No prever redundancias
- Falta de documentación y etiquetado
Un diseño deficiente impacta en costos, rendimiento y seguridad.
6. ¿Por qué contratar a una empresa especializada como ENERTED?
ENERTED Ingeniería SAS cuenta con experiencia técnica, personal certificado y cumplimiento normativo. Ofrecemos:
- Diagnóstico profesional
- Diseño a medida
- Instalación segura
- Pruebas certificadas y soporte postventa
Esto garantiza una red escalable, segura y alineada con las necesidades del negocio.
El diseño define la eficiencia de su red
El diseño del cableado vertical no solo conecta pisos, también asegura estabilidad, rendimiento y capacidad de crecimiento en su red empresarial. Un sistema bien planificado reduce fallos, facilita el mantenimiento y optimiza la inversión tecnológica. Si su empresa busca escalar, modernizar o mantener su infraestructura, este diseño es clave para lograrlo.
